BVR電線（軟電線）

BVR電線（軟電線）

一、BVR電線（軟電線）的定義與結構

1、定義：

BVR電線全稱為 聚氯乙烯絕緣銅芯軟電線，是一種由多股細銅絲絞合導體構成的柔性布線材料。字母含義：

- B：布電線（固定敷設）

- V：聚氯乙烯（PVC）絕緣層

- R：軟導體（區別于BV的硬導體）

2、結構組成（由內至外）：

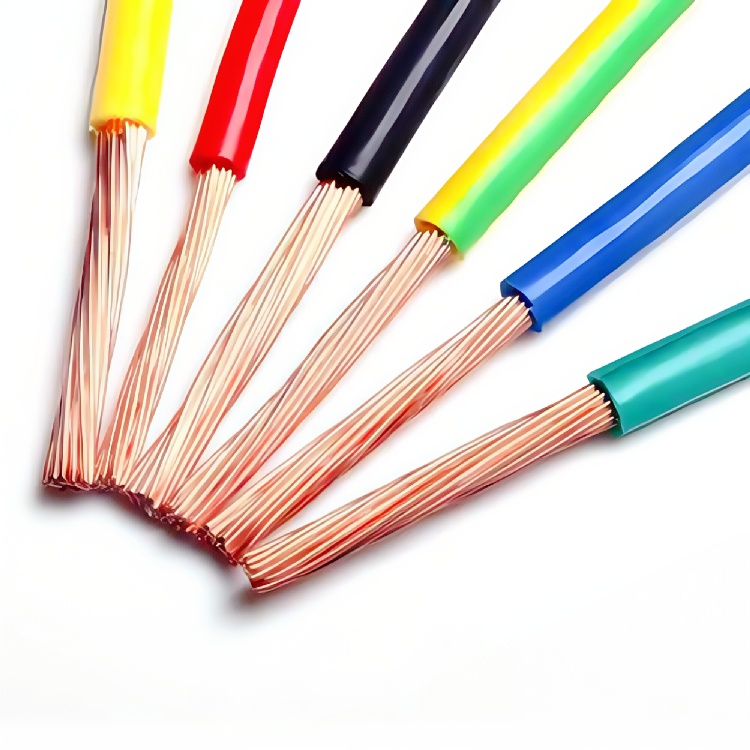

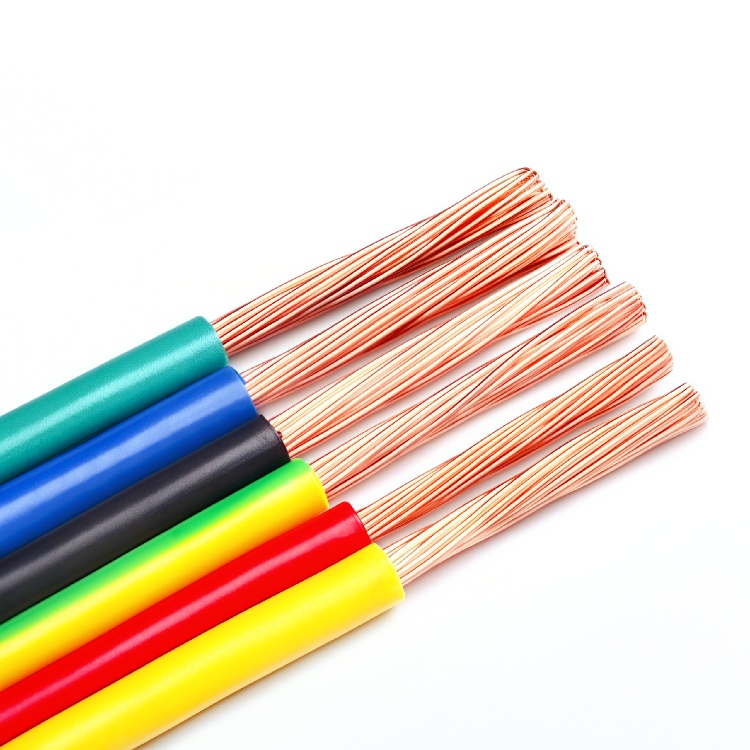

1. 導體：多股細銅絲絞合（常見7股/19股），截面范圍 0.75~185mm2（家裝常用2.5mm2、4mm2）。

2. 絕緣層：PVC材質，厚度與BV線相同（如2.5mm2絕緣厚約0.8mm），顏色多樣（紅/藍/黃綠等）。

二、BVR電線（軟電線）的性能特點

1. 柔韌性好：

- 多股絞合導體使其可反復彎折（彎曲半徑≥4倍外徑），適合復雜布線路徑。

- 抗疲勞性遠優于BV硬線，不易因振動斷裂。

2. 電氣性能：

- 額定電壓 450/750V（同BV），但交流電阻略低于同截面BV線（趨膚效應弱）。

- 長期耐溫 70℃，短路耐熱 160℃（5秒）。

3. 施工優勢：

- 穿管時阻力小，尤其適合線管拐彎多的場景（如舊房改造）。

- 配電柜內布線更便捷，可靈活適應端子排位置。

三、BVR電線的應用場景

1. 配電系統：

- 配電箱/柜內 跳線連接（如斷路器進出線）。

- 電表箱端子排布線。

2. 建筑電氣：

- 需要頻繁彎折的 明裝線槽敷設（如工廠車間）。

- 舊房改造中穿管難度大的 暗敷線路。

3. 設備領域：

- 機電設備 內部配線（如控制柜、儀器儀表接線）。

- 臨時舞臺/展位 半固定布線（需配合線槽保護）。

四、選型與施工規范

1. 載流量參考（30℃環境，穿管敷設）：

- 2.5mm2：安全載流量 25~30A（比同截面BV高約3%，因散熱更優）。

- 4mm2：安全載流量 32~40A（適用5500W以下設備）。

> 注意：實際使用需預留20%余量（如30A載流量?jī)H按24A設計負載）。

2. 施工強制要求：

- 端子壓接：

導體端須用銅鼻子或冷壓端子緊固（可使用液壓鉗），禁止直接插入接線孔。

- 防氧化處理：

多股銅絲易氧化，壓接后建議涂抹導電膏或絕緣膠密封。

- 彎曲保護：

頻繁彎折處需加彈簧護套，避免絕緣層疲勞開裂。

五、與BV硬線的本質區別

1. 導體形態：

- BVR：多股細銅絲（如2.5mm2含19根直徑0.41mm銅絲）。

- BV：?jiǎn)胃帚~棒（2.5mm2為直徑1.78mm實心銅）。

2. 適用場景：

- BVR優先用于 彎折多、空間窄的場景（如配電柜）；BV更適合 長距離直線敷設（如墻體暗管）。

3. 故障風險：

- BVR接線松動易引發局部過熱；BV硬線接頭可靠性更高但穿管易卡死。

BVR電線是電氣工程中高靈活性場景的解決方案，憑借多股導體的柔韌性征服了配電柜布線、復雜路徑穿管等難題。
