RVVP屏蔽電纜

RVVP屏蔽電纜全稱為聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜。它是一種主要用于傳輸電信號、控制信號的軟性屏蔽電纜。

我們可以通過拆解其字母代號來理解它的結構：

R：代表“軟”，表示電纜的導體由多股細銅絲絞合而成，使得電纜非常柔軟，便于移動和彎曲安裝。

V：前一個V，代表導體絕緣層的材料是“聚氯乙烯”。

V：后一個V，代表電纜外層護套的材料也是“聚氯乙烯”。

P：代表“屏蔽”，電纜帶有屏蔽層。

因此，RVVP可以直譯為：柔軟的、聚氯乙烯絕緣和護套的、帶屏蔽的電纜。

一、RVVP屏蔽電纜結構與特點

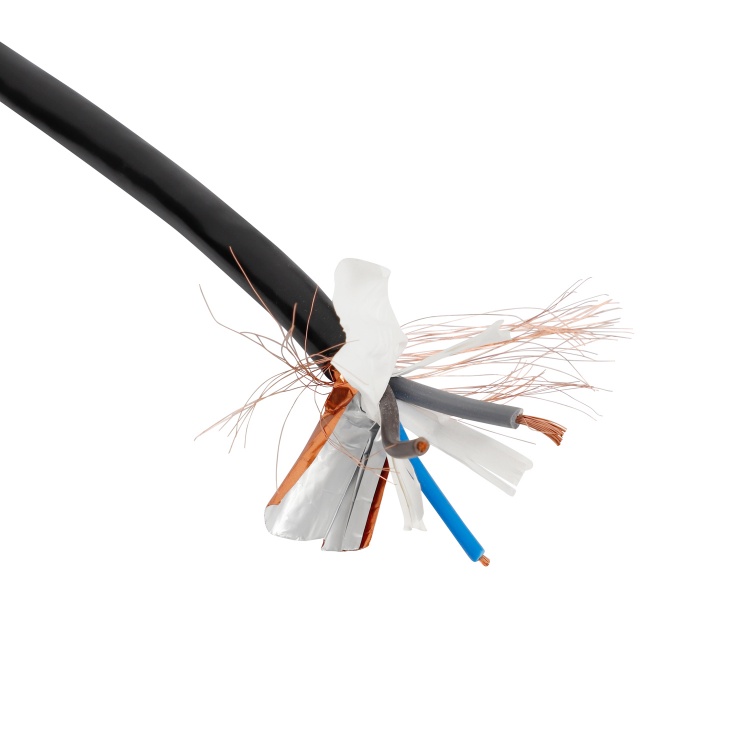

RVVP電纜的典型結構如下圖所示，主要由內到外包括：

1.  導體：多股無氧銅絲束絞合，這是電纜柔軟性的來源。

2.  絕緣層：在每根導體上擠包一層聚氯乙烯，使導體之間、導體與屏蔽層之間相互絕緣。

3.  成纜：將多根絕緣線芯絞合在一起，形成電纜芯。

4.  屏蔽層：這是RVVP的關鍵部分。通常在成纜后的纜芯外包裹一層導電材料。常見的是：

編織屏蔽網：由細銅絲編織而成，覆蓋率高，抗高頻干擾能力強，且柔韌性好。

鋁塑復合帶繞包：有時會與編織網結合使用，提供100%的覆蓋，主要用于抗低頻干擾。

5.  護套：外層的聚氯乙烯保護層，起到保護內部結構、耐磨、耐候、防潮、阻燃等作用。

二、RVVP屏蔽電纜主要特點總結：

抗干擾能力：屏蔽層能減少外部電磁波對內部傳輸信號的干擾，同時也能防止電纜內部的信號輻射出去干擾其他設備。

柔軟性：便于在控制柜、設備內部等空間有限、需要彎曲的場合敷設。

穩定性：PVC材料具有良好的電氣絕緣性、耐化學腐蝕性和一定的耐油性。

安裝方便：相比于硬線，軟線更易于接線和布線。

三、主要技術參數

額定電壓：通常為300/300V。

測試電壓：2000V。

工作溫度：長期允許工作溫度一般為70℃。

小彎曲半徑：不小于電纜外徑的6倍。

四、常見應用場景

由于具備屏蔽和柔軟的特性，RVVP電纜廣泛應用于需要傳輸信號且環境存在電磁干擾的場合：

1.  儀器儀表、設備控制連接：連接PLC、變頻器、傳感器、執行器等工業自動化設備。

2.  安防系統：用于連接攝像頭、報警探測器等，保證信號傳輸穩定，減少圖像雪花和誤報警。

3.  音響系統：用于連接麥克風、調音臺等設備，防止交流聲等噪聲干擾。

4.  計算機及網絡通信：作為設備間的控制線或信號線，但一般不用于高速網絡數據傳輸（那是雙絞線的領域）。

5.  樓宇對講系統、背景音樂系統等。

五、型號說明與選型

RVVP：是基礎的型號，通常指帶有一層總屏蔽的電纜。

RVVSP：與RVVP類似，但特指“對絞屏蔽”電纜。它的線芯是兩兩絞合在一起的，能更好地屏蔽線對之間的串?dāng)_，抗干擾性能更強，常用于RS-485、Profibus-DP等通信總線。

選型要點：

根據干擾強度選擇屏蔽類型：普通干擾環境，RVVP足以應對；強干擾或要求高的通信場合，應選擇編織密度更高的RVVP或RVVSP。

根據芯數和截面積選擇：常見的有2芯到數十芯，導體截面積從零點幾平方毫米到幾平方毫米不等，需根據實際負載和安裝要求選擇。

總結來說，RVVP屏蔽電纜是一種經濟實用、性能可靠的屏蔽軟電纜，是工業控制、安防、通信等領域中保證信號傳輸質量和穩定性的基礎保障。
