YJLV22 電力電纜

YJLV22 電力電纜是一種在電力系統中，特別是中低壓配電網絡和工業領域應用非常廣泛的電纜型號。

一、型號分解：YJLV22 的含義

電纜型號通常按照國家標準（如GB/T 12706）或相關行業標準命名，每個字母和數字都代表特定的結構和材料：

Y： 絕緣材料 - 代表 交聯聚乙烯。這是電纜的絕緣層，具有良好的電氣性能、耐熱性（長期允許工作溫度90°C）、機械強度和耐環境應力開裂性能。交聯工藝使聚乙烯分子從線性結構變?yōu)榫W狀結構，大幅提升了性能。

J： 絕緣特征 - 通常理解為 交聯 的進一步標識（與“Y”一起強化交聯聚乙烯的概念）。有時也理解為“電力電纜”。

L： 導體材料 - 代表 鋁芯。這是電纜的導電核心部分。與銅導體相比，鋁導體重量輕、成本低，但導電率稍低（約為銅的61%），相同載流量下需要更大的截面積，且機械強度和連接工藝要求更高。

V： 內護套（襯層）材料 - 代表 聚氯乙烯。這層位于絕緣線芯和鎧裝層之間，主要作用是保護絕緣線芯免受鎧裝層的機械損傷（如鎧裝金屬帶的邊緣），并起到一定的阻水和隔離作用。

2： 鎧裝類型 - 前一個“2”代表 鋼帶鎧裝。這是電纜的機械保護層，通常采用雙層鍍鋅鋼帶間隙或重疊繞包。主要作用是提供強大的抗壓、抗沖擊和防嚙齒動物啃咬的保護。

2： 外護套材料 - 后二個“2”代表 聚氯乙烯外護套。這是電纜外層的保護層，直接與外界環境接觸。PVC護套提供優良的機械保護、防潮、防腐蝕、耐化學藥品、阻燃（普通型或阻燃型）以及一定的耐候性。

總結：YJLV22 = 交聯聚乙烯絕緣 + 鋁芯導體 + 聚氯乙烯內護套 + 鋼帶鎧裝 + 聚氯乙烯外護套 電力電纜。

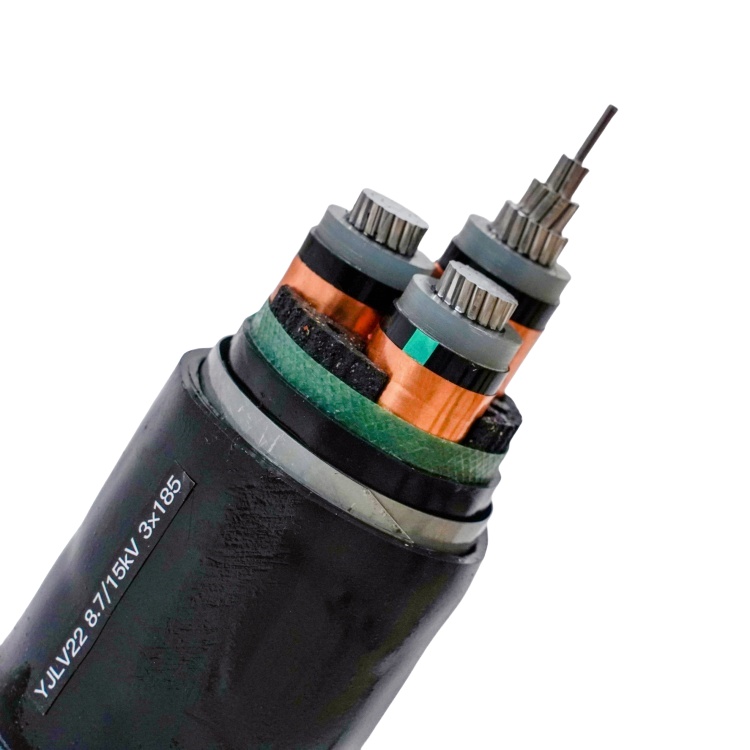

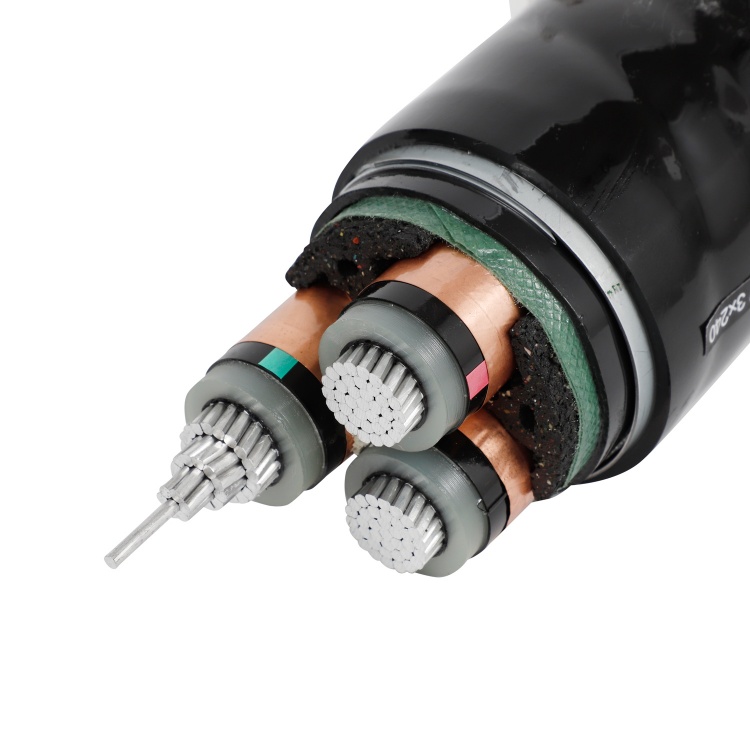

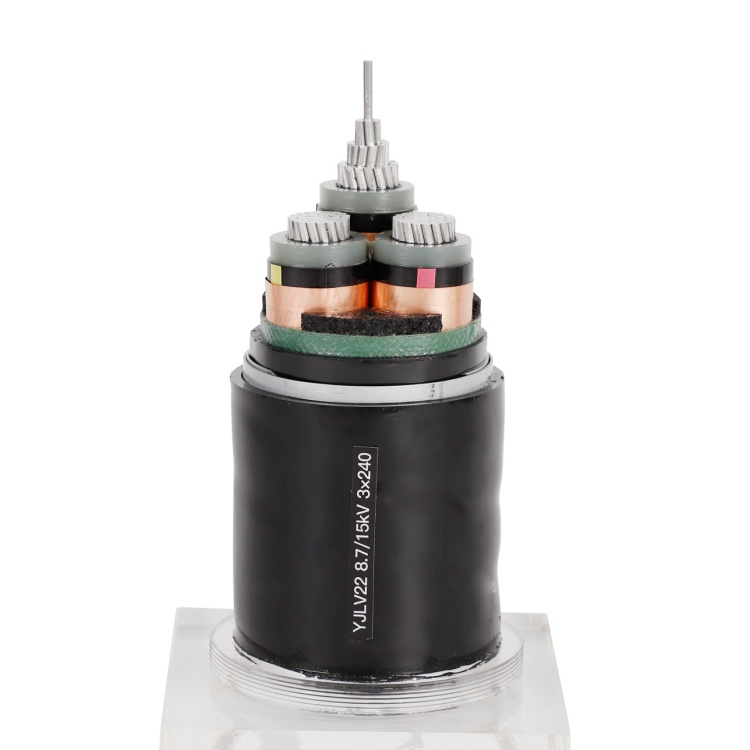

二、YJLV22 電力電纜結構組成（從內到外）

1.  導體： 多股絞合鋁線（符合GB/T 3956標準）。常見截面有：16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 等?？梢允菆A形緊壓導體或型線（如扇形、瓦形）導體，后者常用于多芯電纜以減小外徑。

2.  導體屏蔽（可選）： 對于中壓電纜（如8.7/15kV及以上），導體表面會有一層半導電屏蔽層，均勻電場分布。

3.  絕緣層： 擠包的交聯聚乙烯。這是保證電纜電氣絕緣性能的核心層，厚度根據電壓等級確定。

4.  絕緣屏蔽（可選）： 對于中壓電纜，絕緣層外會有一層半導電屏蔽層，同樣用于均勻電場。

5.  金屬屏蔽（可選）： 對于中壓電纜，絕緣屏蔽層外通常還有銅帶或銅絲編織的金屬屏蔽層，用于傳導故障電流和屏蔽電場。

6.  填充層： 在多芯電纜中，成纜后的空隙常用非吸濕性材料（如聚丙烯繩、無紡布或擠包內襯層）填充，使電纜結構圓整。

7.  內護套（隔離套/襯層）： 擠包的聚氯乙烯層。將纜芯與鎧裝層隔開，保護纜芯免受鎧裝損傷。

8.  鎧裝層： 雙層鍍鋅鋼帶間隙或重疊繞包。提供強大的徑向機械保護（抗壓、抗沖擊）。

9.  外護套： 擠包的聚氯乙烯層。提供環境防護（防潮、防腐蝕、防化學、防紫外線、阻燃）和機械保護。

三、YJLV22 電力電纜技術特性與優點

1.  較好的電氣性能： 交聯聚乙烯絕緣電阻率高，介電損耗小，能承受較高的電壓（常見額定電壓等級為0.6/1kV, 8.7/10kV, 8.7/15kV, 26/35kV）。

2.  良好的耐熱性能： 長期允許工作溫度高達 90°C，短路時（≤5秒）允許溫度達 250°C。比PVC絕緣電纜（70°C）允許更高的載流量或能在更熱的環境下運行。

3.  較好的機械保護： 鋼帶鎧裝 (22) 結構提供了強大的抗壓、抗沖擊、防外力破壞（如施工損傷、嚙齒動物啃咬）的能力。特別適合直埋、穿管、隧道、豎井等可能受到機械應力的場合。

4.  環境適應性：

防潮防腐： PVC內外護套提供了良好的防潮和耐一般化學腐蝕性能。

阻燃性（普通或阻燃型）： PVC護套本身具有一定的阻燃性，根據需求可選擇符合阻燃標準（如GB/T 19666中的ZA, ZB, ZC級）的產品。

耐候性： 外護套具有一定的抗紫外線能力，可在戶外敷設（但長期強烈暴曬可能加速老化，架空敷設通常選非鎧裝或特殊護套電纜）。

5.  經濟性： 使用鋁導體 (L) 比銅導體電纜（如YJV22）成本降低，在滿足載流量要求的大截面、長距離輸電中經濟優勢明顯。

6.  結構穩定： 交聯聚乙烯絕緣在高溫下不熔化、不滴流，尺寸穩定性好。

四、YJLV22 電力電纜應用場景

YJLV22電纜因其良好的電氣性能、較好的機械防護和相對經濟的價格，廣泛應用于需要可靠供電且環境存在一定機械風險的場合：

1.  城市電網： 配電網主干線、支線。

2.  工礦企業： 廠區內部配電、車間動力線路、大型設備供電。

3.  建筑工程： 作為固定敷設的主干電力線路，尤其適用于可能承受壓力的直埋、電纜溝、電纜隧道、電纜夾層、豎井敷設。

4.  基礎設施： 機場、港口、鐵路、公路隧道、地鐵的電力供應。

5.  農村電網改造： 主干線路、分支線路。

6.  發電廠、變電站： 站用電、輔助設施供電。

五、YJLV22 電力電纜選型與使用注意事項

1.  導體材質選擇： 明確鋁導體（L）的特性（成本低、重量輕、導電率稍低、連接要求高）。如果對載流量、連接可靠性、柔韌性要求高且預算充足，應選銅導體（如YJV22）。

2.  電壓等級： 根據系統電壓正確選擇電纜的額定電壓（U0/U），如0.6/1kV, 8.7/15kV等。

3.  截面積選擇： 根據負載電流、敷設方式、環境溫度、經濟電流密度等因素計算并選擇合適的導體截面，確保滿足載流量要求和電壓降要求。

4.  敷設方式： YJLV22特別適合直埋、穿管、電纜溝、隧道等固定敷設方式。不建議用于頻繁移動或彎曲半徑要求很小的場合（鎧裝會限制彎曲半徑，半徑通?！?5-20倍電纜外徑）。架空敷設需謹慎評估（重量、風載、紫外線影響）。

5.  連接工藝： 鋁導體連接是關鍵！ 須使用專用的銅鋁過渡端子或連接金具，嚴格按照規范操作（清潔接觸面、涂抹導電膏、使用合適的扭矩緊固），防止因接觸電阻過大發熱或電化學腐蝕導致連接失效。建議由技術電工操作。

6.  載流量修正： 實際載流量需根據敷設環境（土壤熱阻系數、并列敷設根數、環境溫度）進行修正，不能直接使用空氣中明敷的載流量數據。

7.  阻燃要求： 根據敷設場所的消防要求，選擇普通型或相應阻燃等級（ZA, ZB, ZC）的電纜。

8.  彎曲半徑： 敷設和安裝時，須遵守制造商規定的小彎曲半徑要求（通?！?5-20倍電纜外徑），避免損傷內部結構。

9.  接地： 對于有金屬屏蔽層（中壓）或鎧裝層的電纜，其兩端須可靠接地，以保證安全和屏蔽效果。鎧裝層本身也是良好的接地通路。

YJLV22是一種結構堅固、性能可靠、經濟實用的交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套鋁芯電力電纜。其優勢在于交聯聚乙烯絕緣帶來的耐熱和電氣性能，以及鋼帶鎧裝提供的強大機械保護，結合鋁導體的經濟性。它非常適用于需要承受一定機械外力、適合直埋或穿管敷設的中低壓（常見0.6/1kV, 8.7/10kV, 8.7/15kV）固定配電場合。在選擇和使用時，務必關注鋁導體的特性（特別是連接工藝）和敷設環境的要求。
